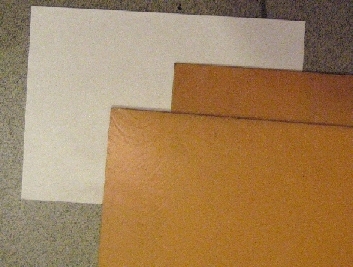

Применяется для изготовления облицовочных и конструкционных элементов для всех отраслей промышленности, применяющих кислоты, щелочи, соли и их водные растворы и смеси, а также некоторые указанные ниже органические соединения.
Температурный диапазон эксплуатации листов от 0 °С до +60 °С.

В тех случаях, когда листы не подвергаются механическим воздействиям, допускается нижний предел эксплуатации до -50 °С.

Физико-механические свойства (по ГОСТ 9639-71):

• Прочность при растяжении, МПа, не менее . . . . . . . . . . . . .50,0
• Относительное удлинение при разрыве, %, не менее .  . . . .10
• Температура размягчения по Вика, °С, не ниже . . . . . . . . . .85
• Изменение размеров при прогреве, %, не более . . . . . . . . . .5
• Поставляется в листах толщиной 3, 4, 5, 8, 10, 15 и 20 мм.

Размер листов: 700 х 1500 мм (толщ. 3 ÷ 10 мм) и 810 х 1350 мм (толщ. 15,20 мм)

Применяется для изготовления облицовочных и конструкционных элементов для всех отраслей промышленности, применяющих кислоты, щелочи и соли и их водные растворы и смеси, а также некоторые указанные ниже органические соединения.

Винипласт химически стоек к воздействию: серной кислоты 40 % концентрации до 60 °С, купоросного масла до 20 °С, азотной кислоты 50 % концентрации до 50 °С, смеси кислот азотной и серной, нитрозы, отходящих газов (хлороводород и хлор в смеси с воздухом и водяными парами), уксусной кислоты 100 % концентрации, муравьиной кислоты до 50 % концентрации, фосфорной кислоты разведенной и концентрированной, сернистой кислоты, щелочи до 50 % концентрации, аммиака, хлорной извести, перекиси водорода 10 % концентрации, раствора перманганата концентрированного, раствора солей всех видов, озона, кислых и щелочных сточных вод, плавиковой кислоты до 40 % при 20 °С, формальдегида, сероводородной воды, сероуглерода.

Винипласт не растворим в: метиловом и этиловом спирте, высших алифатических спиртах, глицерине и других алифатических полиолах, алифатических углеводородах, смазочных маслах, растительных маслах.
