Стропы цепные СЦ

Преимущества цепных строп:

  • работоспособны при высоких температурах до 300 °С, а при снижении грузоподъемности относительно паспортной — свыше 500 °С;
  • отсутствие упругих деформаций (для монтажных работ);
  • не боятся острых кромок груза (при правильной обработке);
  • компактны, легко складываются, долговечны;
  • срок службы исчисляется годами;
  • легко соединяются;
  • работоспособность в агрессивных средах.

Область наиболее частого применения:

  • металлургические предприятия;
  • химические предприятия;
  • опасные грузы;
  • портальные краны



Стропы цепные

По конструкции стропы разделяют на:

одноветвевые (тип ВЦ, 1СЦ)

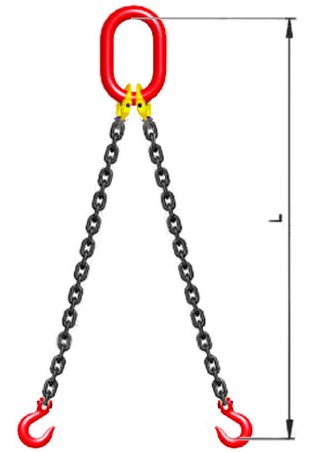

двухветвевые (2СЦ)

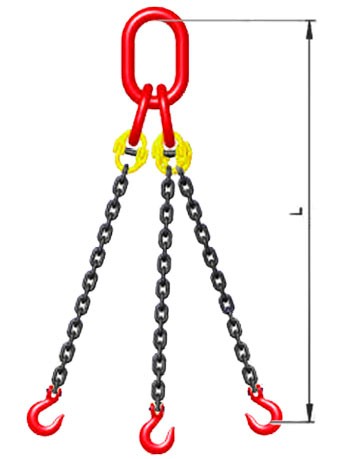

трехветвевые (3СЦ)

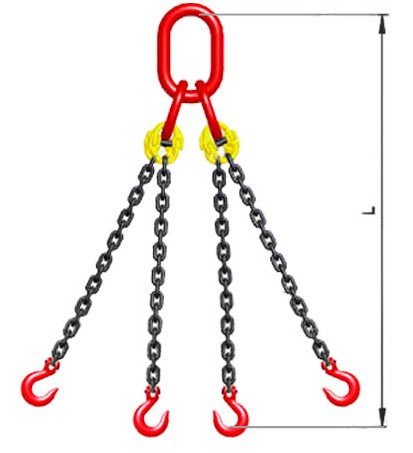

четырехветвевые (4СЦ)

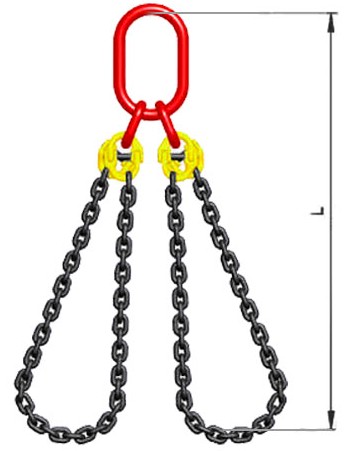

стропы с замкнутыми ветвями (СЦ1вз, СЦ 2вз)

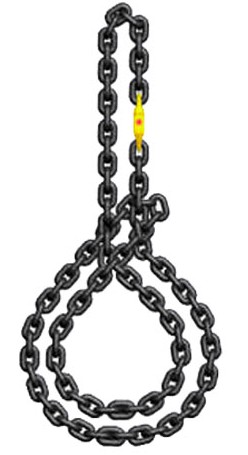

кольцевые (УСЦ).

Обычно грузоподъемность цепных стропов 8-го класса качества в стандартной комплектации (1СЦ-4СЦ, УСЦ) составляет от 1,12 т (цепь О/6 мм) до 54,0 т (цепь О/32 мм). Для превращения цепи в строп используются специальные соединительные звенья и неразъемные звенья типа «0» для подвески на крюк крана (для одно- и двухветвевых стропов), типа «0» с кольцами (для трех- и четырехветвевых стропов). Для зацепления груза применяют крюки разных типов (с проушиной, вилочным креплением, самозапирающиеся, с вертлюгом и др.). Все комплектующие, включая цепи, обязательно (!) должны быть одного прочностного класса и соответствовать определенному калибру цепи. То есть, другими словами, недопустимо использовать, например, детали 8-го класса качества калибра 8 мм с цепями другого класса и калибра.



Ка

либр

цепи

Тип стропа
1СЦ 2СЦ 3СЦ 4СЦ УСЦ 2СЦвз
мм Грузоподъемность, т
6х18 1.12 1.60 2.36 2.36 1.80 2.36
8х24 2.00 2.80 4.25 4.25 3.15 4.25
10х30 3.15 4.25 6.70 6.70 5.00 6.70
13х39 5.30 7.50 11.20 11.20 8.50 11.20
16х48 8.00 11.20 17.00 17.00 12.50 17.00
20х60 12.50 17.00 26.50 26.50 20.00 26.50
22х66 15.00 21.20 31.50 31.50 23.60 31.50
26х96 21.20 30.00 45.00 45.00 33.50 45.00
32х116 31.50 45.00
