Сальники (манжеты армированные) ГОСТ 8752-79

по ГОСТ 8752-79 DIN 3760 DIN 3761

Сальники (манжеты армированные) ГОСТ 8752-79 и DIN 3760 DIN 3761

Манжеты резиновые армированные с пружиной для уплотнения валов, работающие в минеральных маслах, воде, дизельном топливе при избыточном давлении до 0.05 МПа и скорости вращения до 20 м/сек.

Изготавливаются из резины группы 1 ( 7-ИРП-1068-3с, 7-ИРП-1068-24,  51-1455)

Работоспособны при t° от –45 °С до +100 °С.

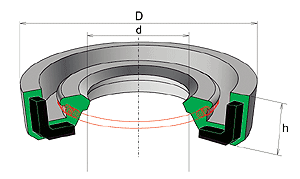

Тип 1  без пыльника

salnik_1

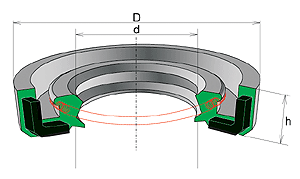

Тип 2   с пыльником

salnik_2

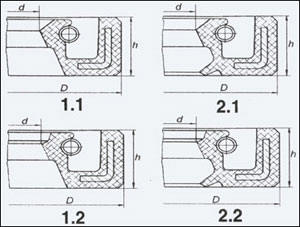

Обозначение типоразмера: T.И-d×D, где:

  • Т — тип манжеты
    • 1 — без пыльника
    • 2 — с пыльником
  • И — исполнение манжеты
    • 1 — с рабочей кромкой, полученной механической обработкой;
    • 2 — с формованной рабочей кромкой)
  • d — диаметр вала (мм)
  • D — наружный диаметр манжеты (мм)


Сальники (манжеты армированные) ГОСТ 8752-79 и DIN 3760 DIN 3761



Пример условного обозначения:
Манжета 1.2-60х80-1 ГОСТ 8752-79, где

1 — тип манжеты
2 — исполнение
60 — диаметр вала
80 — наружный диаметр
