Рукава напорные резиновые высокого давления с металлическими оплетками неармированные ГОСТ 6286-73

Назначение: Резиновые рукава напорные высокого давления с металлическими оплетками неармированные по ГОСТ 6286-73 применяются в качестве гибких трубопроводов для подачи жидкостей под высоким давлением

Рукава по ГОСТ 6286-73 состоят из внутреннего и наружного резиновых слоев:Для типа I – одной металлической оплетки между слоями резины

Для типа II – из промежуточного резинового слоя и двумя металлическими оплетками из светлой и латунированной проволоки.

Работоспособны:в районах умеренного климата при температуре окружающего воздуха от -50°С до +70°С,в районах с холодным климатом при температуре от -60°С до +70°С.
Рукава ГОСТ 6286-73 в зависимости от разрывного усилия применяемой проволоки должны изготавливаться групп: А, Б, В и Z.А — изготавливают с применением проволоки с разрывным усилием не менее 15,0 кг;

Б — изготавливают с применением проволоки с разрывным усилием не менее 17,5 кг;

В — изготавливают с применением проволоки с разрывным усилием не менее 20,0 кг;

Z — изготавливают с применением проволоки с латунированной поверхностью и разрывным разрывным усилием не менее 20,0 кг.

Для рукавов А, Б и В допускаются оплетки из светлой и латунированной проволоки одновременно (смешанная оплетка)Рукава соответствуют международному стандарту ИСО 3862-80

Рукава ГОСТ 6286-73 работоспособны в рабочих средах и при температурах, указанных в таблицах:
Рукава напорные резиновые высокого давления ГОСТ 6286-73 каждой группы в зависимости от конструкции изготавливаются с одной и двумя металлическими оплетками из латунированной и смешанной проволоки:
I тип — с одной металлической оплеткой;

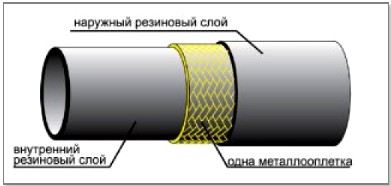

Рукава напорные резиновые высокого давления с металлическими оплетками неармированные ГОСТ 6286-73 тип 1
II тип — с двумя металлическими оплетками.

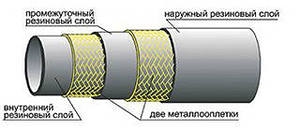

Рукава напорные резиновые высокого давления с металлическими оплетками неармированные ГОСТ 6286-73 Тип 2





Рукава А, Б, В

Рабочая среда

Температура рабочей среды, ° С

Бензин

от -50° С до +25° С

Керосин, дизельное топливо, масла на нефтяной основе

от -50° С до +100° С

Вода

до +100° С



Рукава группы Z

Рабочая среда

Температура рабочей среды, ° С

Гидравлические жидкости

от -40° С до +100° С

Минеральные масла

от -40° С до +100° С

Растворимые масла

от -40° С до +100° С

Эмульсионные масла

от -40° С до +100° С

Масляные и водяные эмульсии

от -40° С до +100° С

Водный раствор гликоля

от -40° С до +100° С

Вода

до    +100° С



Внутренний диаметр рукава (мм) Рабочее давление (МПа)
Группа А Группа Б Группа В Группа Z
Тип I Тип II Тип I Тип II Тип I Тип II Тип I Тип II
4 (импорт) 20,0 30,0 25,0 35,0 30,0 41,0
5 21,0 35,0
6 19,0 28,0 23,0 33,0 27,0 32,0 20,0 35,0
6,3 20,0 35,0
8 16,5 25,0 21,0 32,0 24,0 35,0 17,5 30,0
10 15,0 21,5 16,0 27,0 22,0 31,0 16,0 28,0
12 13,5 21,0 16,0 25,0 20,0 30,0 14,0 25,0
12,5 14,0 25,0
16 10,0 16,5 13,0 20,0 15,0 24,0 10,5 20,0
19 9,0 16,0
20 9,0 15,0 12,0 18,0 14,0 22,0 9,0 16,0
22 8,0 14,0
25 8,0 12,5 10,0 16,0 12,0 20,0 7,0 14,0
31,5 4,4 11,0
32 6,5 10,0 7,5 13,0 9,0 14,0 4,4 11,0
38 4,0 8,0 5,0 9,0 6,0 10,0 1,5 9,0
40 1,0 8,0
50 3,0 4,0 3,3 5,0 4,0 6,0 2,6 8,0
51 2,6 8,0
