Резцы токарные

Токарные резцы являются наиболее распространенным инструментом, они применяются для обработки плоскостей, цилиндрических и фасонных поверхностей, нарезания резьбы и т. д.

Резцы токарные

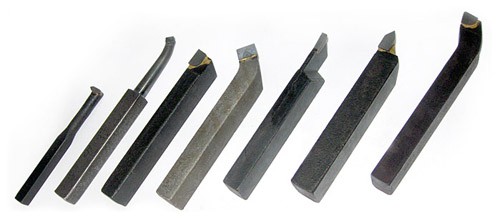

Виды токарных резцов:

1 — проходной прямой правый;

2 — проходной упорный правый;

3 — подрезной левый;

4 — подрезной;

5 — проходной отогнутый правый;

6 — отрезной;

7 — фасонный;

8 — подрезной правый;

9 — резьбовой (для наружной резьбы);

10 — расточный упорный (в борштанге);

11 — расточный (в борштанге);

12 — расточный;

13 — расточный для внутренней резьбы.







Примеры обозначения резцов в документации:

Резец для внутренней резьбы ВК8

Резец подрезной ВК8 25х16х140

Ельбор. вставка к подрезным резцам 20х20х130

Ельбор.вставка к прох резцам 16х25х140

Пластины твердосплавные

Победитовая насадка пятигранная 10113-110408

Победитовая насадка трехсторонняя

Победитовая насадка четырехсторонняя

Резец алмазн. проходной отогнутый 16х16х100 (0,67 ct)

Резец алмазн. прох.прям. 20х20х140 (0,67 ct)

Резец алмазн. расточн. 16х16х100 (0,43 ct)

Резец отрезной 32х20х170

Резец отрезной 16х10х100

Резец отрезной 16х16х135

Резец отрезной Т5 К10 25х16

Резец отрезной 25х16х140

Резец отрезной 25х140 Т15 К6

Резец отрезной 25х140 ВК8

Резец отрезной лев.ий 25х140

Резец отрезной Р6М5 10х10х120

Резец отрезной Р6М5 4х18х120

Резец отрезной Р6М5 6х14х100

Резец отрезной Р6М5 8х8х120

Резец для строг. станков 25х25х200

Резец со сменн.пласт. 25х45х200

Резец со сменн.пласт. 32х32х170

Резец подрезной отогнутый 16х12х100

Резец подрезной отогнутый 25х16х140

Резец подрезной отогнутый 25х16х140 ВК8

Резец подрезной отогнутый 32х20х170

Резец подрезной отогнутый 40х25х200

Резец подрезной отогнутый лев.ий 25х16х140

Резец проходной отогнутый 25х16х140 Т15К6

Резец проходной отогнутый 25х16х140 ВК8

Резец проходной отогнутый 32х20х170

Резец проходной отогнутый 20х12х120

Резец проходной отогнутый 20х12х125

Резец проходной отогнутый левый 25х16х140

Резец проходной прямой 20х12х120

Резец проходной прямой 20х16х120

Резец проходной прямой 25х16х140

Резец проходной прямой 40х25х200

Резец проходной упорный изогнутый 16х20х120

Резец проходной упорный изогнутый 16х25

Резец проходной упорный изогнутый 32х20х170

Резец проходной упорный прямой 16х25

Резец резьбовой для внутренней резьбы 20х20х200

Резец резьбовой для внутренней резьбы 25х16х170

Резец резьбовой для наружной резьбы 20х12х120

Резец резьбовой для наружной резьбы 20х12х120

Резец резьбовой для наружной резьбы 25х16х140

Резец резьбовой для наружной резьбы 32х20х170

Резец расточной для глухих отверстий 20х20х200

Резец расточной для глухих отверстий 25х16х200

Резец расточной для глухих отверстий 25х20х240

Резец расточной для глухих отверстий 25х20х240 ВК8

Резец расточной для глухих отверстий 25х25х240

Резец расточной для сквозных отверстий 16х16х140

Резец расточной для сквозных отверстий 20х20х200

Резец расточной для сквозных отверстий 25х16х200

Резец расточной для сквозных отверстий 25х20х240

Резец расточной для сквозных отверстий 25х20х240 Т15К6

Резец расточной для сквозных отверстий 25х25х240
