Зажим для каната оцинкованный


 DIN 741   (ГОСТ 13186-87)

Зажим предназначен для образования разъёмных концевых креплений стальных канатов. От правильности установки зажимов и степени их затяжки зависит надёжность концевого соединения. Для обеспечения надёжности зажимов степень затяжки (расстояние между внутренними поверхностями колодки и зевом скобы) должна составлять 0,72 — 0,75 удвоенного диаметра ненагруженного каната с органическим сердечником и 0,85 — 0,87 — каната с металлическим сердечником.

Зажим предназначен для образования разъёмных концевых креплений стальных канатов. От правильности установки зажимов и степени их затяжки зависит надёжность концевого соединения. Для обеспечения надёжности зажимов степень затяжки (расстояние между внутренними поверхностями колодки и зевом скобы) должна составлять 0,72 — 0,75 удвоенного диаметра не нагруженного каната с органическим сердечником и 0,85 — 0,87 — каната с металлическим сердечником.

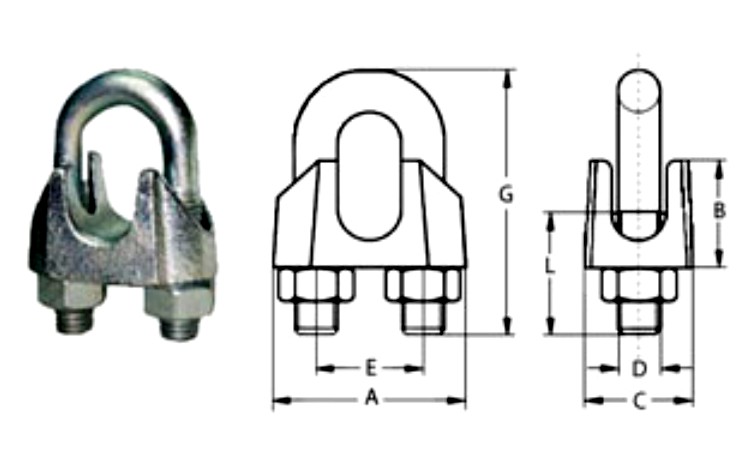

Обозначение A B C D E F G Масса, 1 шт.
мм мм мм мм мм мм мм кг
6 мм 26.0 11.0 12.0 5.0 13.0 15.0 23.65 0.016
8 мм 30.0 15.0 14.0 6.0 16.0 19.0 28.25 0.030
10 мм 34.0 17.0 18.0 8.0 19.0 22.0 35.0 0.061
13 мм 40.0 21.0 23.0 10.0 24.0 30.0 46.24 0.132
16 мм 50.0 26.0 26.0 12.0 29.0 23.0 52.5 0.193
19 мм 54.0 30.0 29.0 12.0 32.0 38.0 64.5 0.240
22 мм 61.0 34.0 33.0 14.0 37.0 44.0 72.5 0.360
26 мм 65.0 37.0 35.0 14.0 41.0 45.0 82.5 0.445
30 мм 74.0 43.0 37.0 16.0 48.0 50.0 95.6 0.600
34 мм 80.0 50.0 42.0 16.0 52.0 55.0 105.6 0.780
40 мм 88.0 55.0 45.0 16.0 58.0 60.0 125.6 0.945
