Пресс-масленки по ГОСТ 19853-74 (DIN 71412)

Пресс-масленки предназначены для подачи пластичного смазочного материала.  Устанавливаются на смазочных отверстиях и служат одновременно затвором, предохраняющим смазочный канал от загрязнения.

Выпускаются по ГОСТ 19853-74

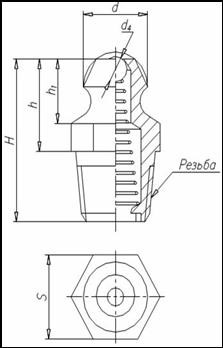

Тип 1  прямая (резьбовая)
 maslen2
Условное обозначение Масленка Масленка Масленка Масленка Масленка
1.1.Ц6 1.2.Ц6 1.2.Ц6 1.3.Ц6 1.4.Ц6
 ГОСТ19853-74  ГОСТ19853-74  ГОСТ19853-74  ГОСТ19853-74 DIN
Резьба М 6 х 1 М 8 х 1 М 10 х 1 К 1/8″ 1/4″
коническая по ГОСТ 24705-2004 по ГОСТ 24705-2004 по ГОСТ 6111-52 по ГОСТ 6111-52
H 13 18 18 18 18 (24)
h 8 10 10 10 10 (12)
h1 6 7 7 7 7 (7,5 )
d 6,7 6,7 6,7 6,7 6,7 (10)
S 8 10 10 10 10 (14)
d4 2,5 2,5 2,5 2,5 2,5 (5,0)
Масса (кг) 0,003 0,0062 0,0062 0,0062 0.016
Пример условного обозначения масленки типа 1, номер 2, с покрытием Ц6: Масленка 1.2.Ц6 ГОСТ 19853-74
